详细介绍 |
|
该气溶胶发生系统专用于生成0.1到10微米直径的单分散亚微米气溶胶颗粒。目标粒子的生成开始于雾化稀释悬浮在去离子水中的颗粒，如PSL小球，盐等等，先将目标颗粒物溶于去离子水中，放入雾化器的储存罐内，再用经过干燥，过滤的压缩空气去雾化混合物形成液滴雾，然后通过Nafion膜空气干燥器，使水汽蒸发得到干气溶胶。干气溶胶流进入差分迁移分析仪（DMA）,以移除不需要粒径的颗粒物，最终生成具有单一粒径的气溶胶。 |
|
亚微米气溶胶发生系统的组成部件： |
|
1.过滤空气供应系统（CAFS） 规格： 最大流速：100L/min 最大入口空气压力： 1000kpa(150psig) 压力调节器： 0-415kpa(0-60psig) 压力阀 ：0-415kpa(0-60psig) 干燥器类型： 膜干燥器 BX与终端过滤器： 99.99995%（0.1微米DOP在流速10cm/s时） |
|
2.亚微米单喷嘴雾化器（7388SJA） 亚微米雾化器是专为雾化液体溶液或悬浮液设计的。雾化产生的液滴，平均粒径为3.0微米，标准偏差小于2.0。雾化器是用于生成广泛液体或固体溶液或悬浮液气溶胶的理想设备，气溶胶颗粒包括聚苯乙烯乳胶球（PSL），邻苯二甲酸二辛酯（DOP），盐或糖等。雾化器被广泛应用于雾化NIST的标准参考物质（SRM）的，气溶胶输出约4.5升/分钟（在35磅或241千帕的输入压力下）。 |
|
3.Nafion膜空气干燥器 用于从样品气溶胶中去除水分。这种干燥器就像壳式管换热器传热那样将水分从一个空气气流转换到另一个流动的反吹扫气流，水分子从Nafion管壁渗透到反吹扫气流中蒸发。不再需要干燥剂材料的干燥。 规格： 干燥器类型：膜干燥器 空气流速：0-4L/min Nafion管OD/ID:0.072”/0.060” 长度: 12” 出口湿度: 10%（流量0.2 L/min）, 45%（流量4.0 L/min） |
|
4.入口碰撞器 入口碰撞器可移除样品中的超微米颗粒，三个不同尺寸的喷嘴可得到宽范围的切割尺寸 。 |
|
5.电子中和器 在进入差分迁移分析仪（DMA）之前，雾化器产生的粒子被导入到一个电子中和器，其产生的高浓度空气离子使颗粒物达到波尔兹曼电荷平衡分布状态，这最大限度地减少了粒子在运输途中的损失且为差分迁移分析仪进行颗粒物粒径分析提供了可知的电荷分布。 |
|

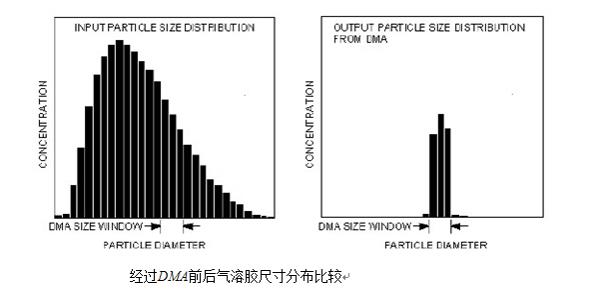

6.差分迁移率分析仪（DMA） 该差分迁移率分析仪（DMA）能够对10-1000nm内的颗粒物按照粒径大小进行分类。此种分类法将粒子通过一个明确的电场，只有带有特定电迁移率的颗粒能穿过DMA出口狭缝。能穿过DMA出口狭缝的粒子的平均粒径与流速和电场强度有关。所有其他的粒子在DMA内部表面被收集或因粒子本身粒径带有的超高流速而离开。在实验室中，每个DMA传输功能都经过反复测量以确保DMA的最佳性能。 |
|
DMA是一个总高度约为89厘米圆柱形仪器。DMA的运行为循环模式，鞘气流是一个有着稳定流速的闭环，配以反馈控制系统以达到准确控制。气路上下游都带有高效空气过滤器（99.99％）的循环泵来确保鞘气流为无颗粒空气。绝对压力和鞘气流温度测量系统用于改善粒子电迁移率和直径计算的准确性。 |
|
7.控制系统 单分散气溶胶发生系统硬件具有在单板计算机操作系统上执行的，在Windows®XP平台下的作业软件系统。计算机带有液晶显示屏，硬盘驱动器（如80 GB或更高），串行通信卡和鼠标。 单分散气溶胶发生系统的通信与控制部件包含内部计算机与可编程逻辑控制器（PLC），PLC的主要用于模拟I / O和数字I / O，计算机与PLC的接口使用以太网端口。 控制功能包含工作流体控制器，监测流速，压力，温度，及设置和监测高压等级。
|
|
8.直流电源 系统可以使用低电压开关电源和高压直流电源中任何一种形式电源。低压电源有几个直流供电的输出电压（如+12 V，+5 V，-12VDC，-5 VDC），可适应系统不同的电路板。 高电压电源产生DMA的工作电压可以从10VDC-10,000 VDC之间变动。这个电源有两个输出电压监测器，一个用于低电压范围（0至1000 VDC）和另一个用于高电压范围（1000〜10000VDC）。
|
|
规格（如有变更，恕不另行告知） 颗粒材料：固体或非挥发性液体 颗粒物浓度：0到106 颗粒/cm3 |
|
7388SMAG亚微米单分散气溶胶发生系统 |
|
