详细介绍

        发生器7388VOG是在液体射流破碎的基础上产生在所选尺寸窄范围内分布的气溶胶颗粒物的模型。首先将颗粒（如非挥发性溶质）稀释悬浮在挥发性溶剂中(如异丙醇)，再将其注入气溶胶发生器中。将含有如DOP，盐之类颗粒的悬浮液体加入注射器中，然后用注射泵将液体加入气溶胶发生器。液体流量通过注射泵进行控制。当液体通过发生器内孔板时，一个细小的液体射流会破碎液滴。运用一个适当频率对射流进行周期性的干扰，破碎过程得到控制从而产生均一的液滴。这些液滴分散及稀释在洁净空气中。分散空气有助于防止形成大的凝结，稀释空气有助于干燥分散液滴。然后用溶剂的蒸发技术产生单分散气溶胶。最终气溶胶粒子的直径可以通过改变溶液中的非挥发性溶质浓度而改变。VOG发生器生成的颗粒物都带有高电荷，建议将生成的颗粒引入到电子中和器中（单独订购），颗粒物将碰到高浓度的正、负电荷离子从而达到波尔兹曼电荷平衡分布，电荷中和后的单分散粒子从VOG发生器中出来，7388VOG可以为用户生成高质量的单分散气溶胶，可用于各种实际应用，如：

•仪器校准

•仪器尺寸和材料的反应研究

•基础气溶胶研究



7388VOG振动孔板气溶胶发生器

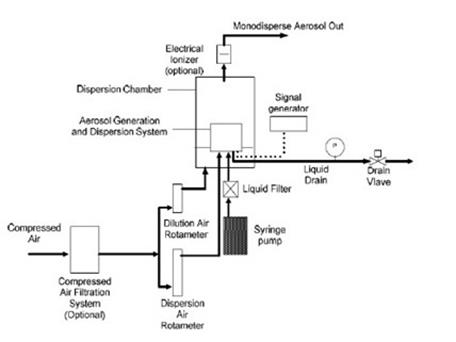

7388VOG的振动孔板发生器的示意图

主要部件：

1.气溶胶的生成和分散体系

2.气流控制系统

3.液体供应系统

4.信号发生器

气溶胶的生成和分散系统是7388VOG发生器

的关键组成部分。其主要功能是将液体分散成为均一的液滴及

产生气溶胶。

它包含：

- 孔板圆盘

- 压电陶瓷头

- 液体室和基座

- 分散盖

- 液体加料和排出管

- 电弹簧接头

- 分散空气管

- 稀释空气罩

气溶胶生成和扩散系统

空气流速控制系统

        空气流速控制系统是7388VOG的部件，用来系统中的控制空气流速。

可控制分散空气流速和稀释空气流速。

        7388VOG的液体供应系统用于为气溶胶生成及分散系统提供液体溶液。液体供应系统的主要部件是注射泵。另包括一个排水阀，当不生成气溶胶时可将液体排出。还包括一个压力表，以监测系统中的液体压力。

液体供应系统

信号发生器（图5-5）的主要功能是提供正弦波电压信号给压电陶瓷头，使孔板圆盘

振荡。信号发生器的频率可以再0.2Hz至20 MHz之间调节。电压信号高度是预设〜7V。



信号发生器

主要技术指标：
